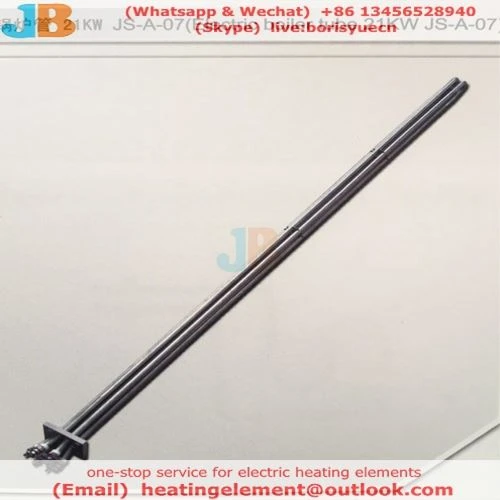

Trong quá trình lắp đặt ống sưởi ấm, theo yêu cầu của thiết bị và điện áp, cần phải đưa ra phán quyết để xác định xem kết nối delta hay kết nối sao được sử dụng trong thiết bị, để đảm bảo rằng đường ống sưởi ấm được làm nóng trong thiết bị hợp lý hơn. Làm thế nào để chúng tôi hoàn thành hệ thống dây điện của kết nối ống sưởi ấm 380v?
Trước hết, bạn cần đánh giá chính xác điện áp được sử dụng:
1. Thu được bằng cách tính toán và đo lường: Biết điện trở, công suất hoặc các thông số điện khác, công suất định mức có thể được tính theo công thức. Sau khi xác nhận, giá trị có thể thu được bằng dụng cụ đo. Công thức: I=U/RP=UI=R*I*I=U*U/R Trong đó: I=current (ampe); U = điện áp (volt); R = kháng cự (ohm); công suất = P (watt ).
2. Hệ thống dây điện thực tế được sử dụng: Thông thường, ống sưởi điện thông thường sử dụng 220V, 380V. Khi điện áp giữa hai không chắc chắn, bạn có thể kết nối trực tiếp điện áp 220V để sử dụng và đánh giá bằng cách quan sát tình trạng làm việc của ống sưởi điện. Nếu hiệu ứng sưởi ấm không tốt, có thể kết luận rằng điện áp cài đặt lớn hơn 220V.
Thứ hai, xác định phương pháp nối dây:
1. Ống sưởi ấm điện bình thường thường chọn điện áp 380V và điện áp của 380V thường chọn chế độ kết nối delta.
2. Phương pháp dây chọn điện áp không xác định: thường sử dụng 380V, chọn kết nối delta. Nếu điện áp không xác định, phương pháp kết nối sao có thể được sử dụng. Nếu hiệu ứng sưởi ấm không rõ ràng, điện áp có thể được đánh giá.
Cuối cùng, phân tích hệ thống dây điện delta và hệ thống dây điện sao:
Kết nối sao: ba yếu tố làm nóng (lấy ba yếu tố làm nóng làm ví dụ), đầu của mỗi phần tử (trên thực tế, không có đầu và đuôi, chỉ để thuận tiện cho mô tả) được kết nối với nhau (điểm này được gọi là điểm trung tính), ba đuôi Các đầu được kết nối với ba dây pha tương ứng. Kết nối này được gọi là kết nối sao. Khi điện áp định mức của ba thành phần là 220 volt, kết nối sao có thể được sử dụng. Nếu các giá trị điện trở của ba thành phần là khác nhau, điểm trung tính nên được kết nối với đường trung tính.
Kết nối delta: Ba yếu tố làm nóng, đầu của mỗi phần tử được kết nối với đuôi của một phần tử khác và ba tiếp điểm được kết nối tương ứng với ba dây pha. Kết nối này được gọi là kết nối delta. Khi điện áp định mức của ba thành phần là 380V, kết nối delta có thể được sử dụng. Nếu các giá trị điện trở của ba thành phần khác nhau, nó không ảnh hưởng đến tính khả thi của kết nối này.
